Ταχυσύνδεσμοι Camlock: πλήρης οδηγός τύπων A1 εως A8
Οι ταχυσύνδεσμοι Camlock (καμλόκ) συνδέουν και αποσυνδέουν λάστιχα και σωλήνες σε δευτερόλεπτα, χωρίς εργαλεία. Δείτε τι είναι, πώς κλειδώνουν και ποιον από τους 8 τύπους χρειάζεστε για κάθε σύνδεση.
Τι είναι οι ταχυσύνδεσμοι Camlock
Ο ταχυσύνδεσμος Camlock (γνωστός και ως καμλόκ ή cam & groove) είναι ένας σύνδεσμος δύο μερών που ασφαλίζει με δύο μοχλούς - χέρια. Πρόκειται για έναν απλό, γρήγορο και αξιόπιστο τρόπο σύνδεσης εύκαμπτων σωλήνων και σωλήνων ειδικών εφαρμογών, χωρίς να χρειάζεστε κανένα εργαλείο. Χρησιμοποιείται ευρύτατα σε μεταφορά νερού, καυσίμων, χημικών, τροφίμων και αδρανών υλικών. Οι περισσότεροι κατασκευάζονται σύμφωνα με το διεθνές πρότυπο MIL-C-27487 (και το ευρωπαϊκό EN 14420-7), ώστε τα εξαρτήματα διαφορετικών προμηθευτών να ταιριάζουν μεταξύ τους.
Καμλόκ Αλουμινίου: τύποι A1 εως A8
Και οι 8 τύποι ταχυσυνδέσμων Camlock σε αλουμίνιο, για νερό, αέρα και καύσιμα γενικής χρήσης. Δείτε κάθε τύπο και επιλέξτε αυτόν που ταιριάζει στη σύνδεσή σας.
Πώς κλειδώνει: αρσενικό + θηλυκό
Κάθε σύνδεση Camlock αποτελείται πάντα από δύο μέρη που ταιριάζουν αντικριστά: ένα αρσενικό κούμπωμα με την αυλακωτή έκκεντρη εξοχή και ένα θηλυκό κούμπωμα με τα δύο χέρια ασφάλισης. Σπρώχνετε το αρσενικό μέσα στο θηλυκό, κατεβάζετε τα δύο χέρια και η σύνδεση κλειδώνει στεγανά, χάρη στον εσωτερικό ελαστικό δακτύλιο στεγάνωσης.
Στο πίσω μέρος, κάθε κούμπωμα μπορεί να καταλήγει σε θηλυκό σπείρωμα, αρσενικό σπείρωμα ή ουρά (λέπι) για λάστιχο. Από τους συνδυασμούς αυτών των τερματισμών προκύπτουν οι τύποι A1 εως A8.
Διάγραμμα τύπων A1 - A8
| Τύπος | Μέρος | Πίσω άκρο | Διεθνής | Συνδέεται με |
|---|---|---|---|---|
| A1 | Αρσενικό κούμπωμα | Θηλυκό σπείρωμα | Type A | Εξάρτημα με αρσενικό σπείρωμα (μαστός, γωνία) |
| A2 | Αρσενικό κούμπωμα | Ουρά (λέπι) για λάστιχο | Type E | Εύκαμπτο λάστιχο - σωλήνα, με σφιγκτήρα |
| A3 | Αρσενικό κούμπωμα | Αρσενικό σπείρωμα | Type F | Εξάρτημα με θηλυκό σπείρωμα (κρουνός, ταφ) |

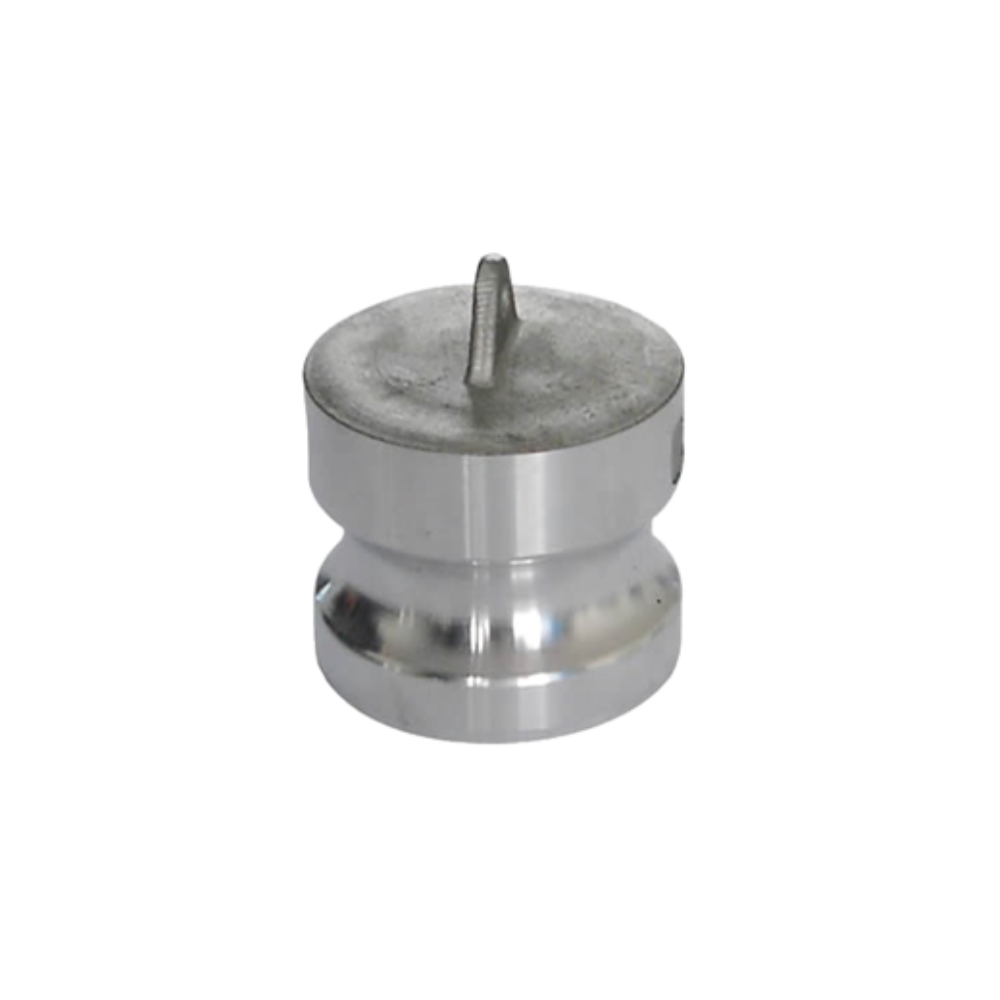

| A4 | Θηλυκό κούμπωμα | Θηλυκό σπείρωμα | Type D | Εξάρτημα με αρσενικό σπείρωμα |
| A5 | Τάπα - βύσμα (αρσενικό) | Κλειστό | Type DP | Κλείνει ένα θηλυκό κούμπωμα |
| A6 | Θηλυκό κούμπωμα | Ουρά (λέπι) για λάστιχο | Type C | Εύκαμπτο λάστιχο - σωλήνα, με σφιγκτήρα |

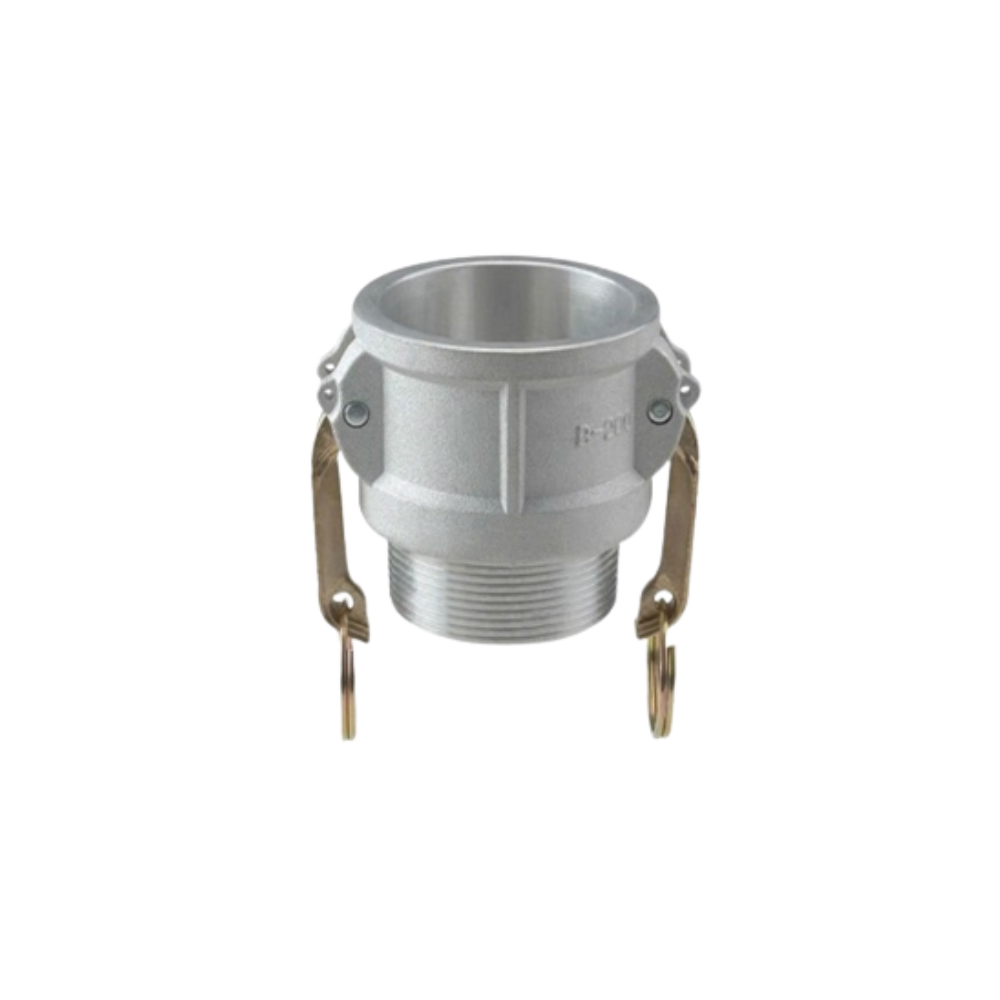

| A7 | Θηλυκό κούμπωμα | Αρσενικό σπείρωμα | Type B | Εξάρτημα με θηλυκό σπείρωμα (κρουνός, ταφ) |

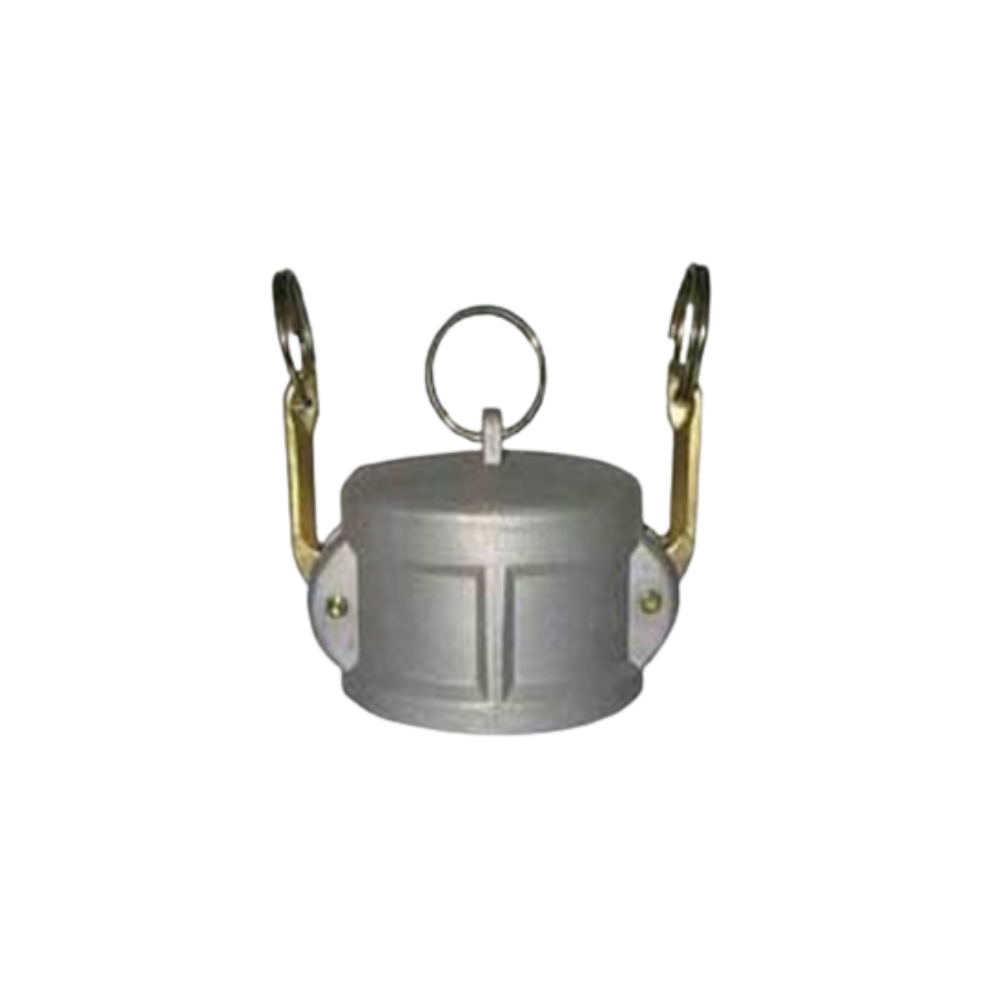

| A8 | Τάπα - καπάκι (θηλυκό) | Κλειστό | Type DC | Κλείνει ένα αρσενικό κούμπωμα |
Υλικά κατασκευής & πίεση
| Υλικό | Πίεση (έως) | Ιδανικό για |
|---|---|---|
| Αλουμίνιο | 20 bar | Νερό, αέρα, καύσιμα γενικής χρήσης - ελαφρύ & οικονομικό |
| Ορείχαλκος | 20 bar | Καύσιμα, πετρελαιοειδή, απαιτητικές εφαρμογές |
| Ανοξείδωτο AISI 316 | ~10 bar | Τρόφιμα, χημικά, θάλασσα, διαβρωτικά μέσα |
| Χάλυβας λάσπης | Βαρέως τύπου | Αμμοβολή, λάσπη, αδρανή υλικά, σκληρές συνθήκες |
Σε όλους τους τύπους, η στεγανότητα εξασφαλίζεται από το εσωτερικό λάστιχο στεγάνωσης. Το πιο κοινό είναι NBR, αλλά για ειδικά μέσα (καύσιμα, χημικά, υψηλές θερμοκρασίες) επιλέγονται άλλα ελαστικά. Φροντίστε να ταιριάζει το λάστιχο με το υγρό που μεταφέρετε.
Πώς να επιλέξετε τον σωστό τύπο σε 4 βήματα
Δείτε τι θα συνδέσετε στο πίσω μέρος
Λάστιχο (χρειάζεστε ουρά), εξάρτημα με αρσενικό σπείρωμα (χρειάζεστε θηλυκό σπείρωμα) ή με θηλυκό σπείρωμα (χρειάζεστε αρσενικό σπείρωμα).
Επιλέξτε αρσενικό ή θηλυκό κούμπωμα
Το κούμπωμα πρέπει να είναι αντικριστό με αυτό που έχει το άλλο άκρο της σύνδεσης. Ένα αρσενικό ταιριάζει πάντα με ένα θηλυκό.
Διαλέξτε υλικό ανάλογα με το μέσο
Αλουμίνιο για γενική χρήση, ορείχαλκος για καύσιμα, ανοξείδωτο για τρόφιμα/χημικά/θάλασσα, χάλυβας λάσπης για αδρανή και βαριές συνθήκες.
Επιβεβαιώστε διάμετρο & λάστιχο
Ταιριάξτε τη διάμετρο (3/4" εως 6") με το λάστιχο ή το εξάρτημα και ελέγξτε ότι το λάστιχο στεγάνωσης είναι κατάλληλο για το υγρό σας.
Όλοι οι τύποι A1 - A8 σε όλες τις διαμέτρους
Camlock σε αλουμίνιο, ορείχαλκο, ανοξείδωτο και χάλυβα λάσπης - με ανταλλακτικά λαστιχάκια.
Συχνές ερωτήσεις
Τι είναι οι ταχυσύνδεσμοι Camlock;
Είναι σύνδεσμοι δύο μερών που ασφαλίζουν με δύο μοχλούς - χέρια και επιτρέπουν τη γρήγορη σύνδεση και αποσύνδεση λάστιχων ή σωλήνων χωρίς εργαλεία. Χρησιμοποιούνται σε νερό, καύσιμα, χημικά, τρόφιμα και αδρανή υλικά.
Πώς ταιριάζουν μεταξύ τους οι τύποι;
Κάθε σύνδεση χρειάζεται ένα αρσενικό κούμπωμα και ένα θηλυκό κούμπωμα. Το αρσενικό μπαίνει μέσα στο θηλυκό και κλειδώνει με τα δύο χέρια. Οι τάπες A5 και A8 σφραγίζουν ένα ανοιχτό θηλυκό ή αρσενικό κούμπωμα αντίστοιχα.
Ποια η διαφορά αρσενικού και θηλυκού;
Το αρσενικό κούμπωμα έχει την αυλακωτή έκκεντρη εξοχή που μπαίνει μέσα. Το θηλυκό κούμπωμα έχει τα δύο χέρια ασφάλισης και το εσωτερικό λάστιχο στεγάνωσης. Πάντα συνδέονται ένα αρσενικό με ένα θηλυκό.
Ποιο υλικό να επιλέξω;
Αλουμίνιο για γενική χρήση σε νερό, αέρα και καύσιμα. Ορείχαλκος για απαιτητικές εφαρμογές καυσίμων. Ανοξείδωτο AISI 316 για τρόφιμα, χημικά και θαλάσσιο περιβάλλον. Χάλυβας λάσπης για αμμοβολή, λάσπη και αδρανή υλικά.
Πόση πίεση αντέχουν οι Camlock;
Τα αλουμινένια και ορειχάλκινα αντέχουν έως περίπου 20 bar, ενώ τα ανοξείδωτα AISI 316 έως περίπου 10 bar. Η πραγματική αντοχή εξαρτάται από τη διάμετρο, το υλικό και την κατάσταση του λάστιχου στεγάνωσης.
